MIS | Sistema de Interface Modular

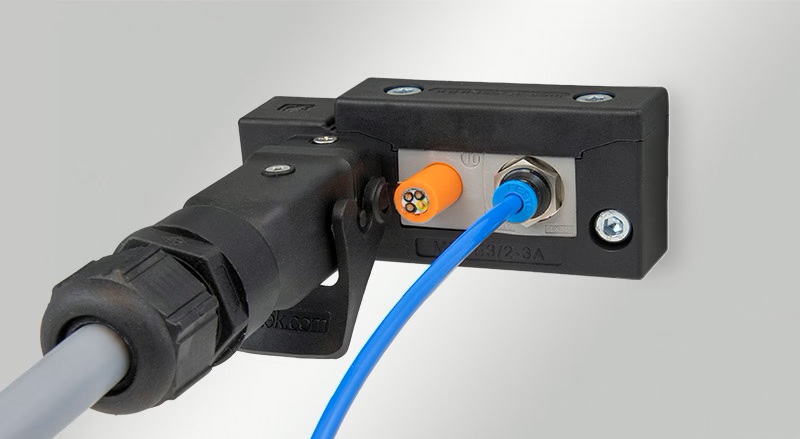

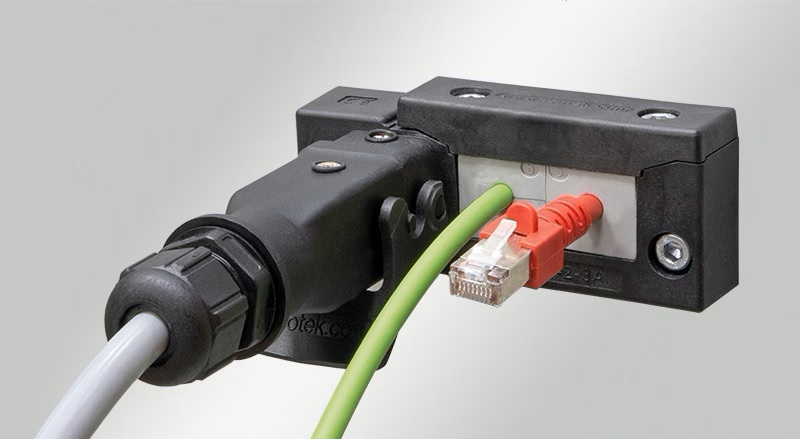

O Sistema de Interface Modular (MIS) é uma entrada de cabo dividida para cabos com e sem conectores em combinação com conectores industriais 3A ou 4A. Um conector industrial de tamanho 3A ou 4A pode ser conectado diretamente na estrutura. Cabos com diâmetro de 1 a 15 mm podem ser passados, selados e aliviados de tensão de acordo com EN 62444.

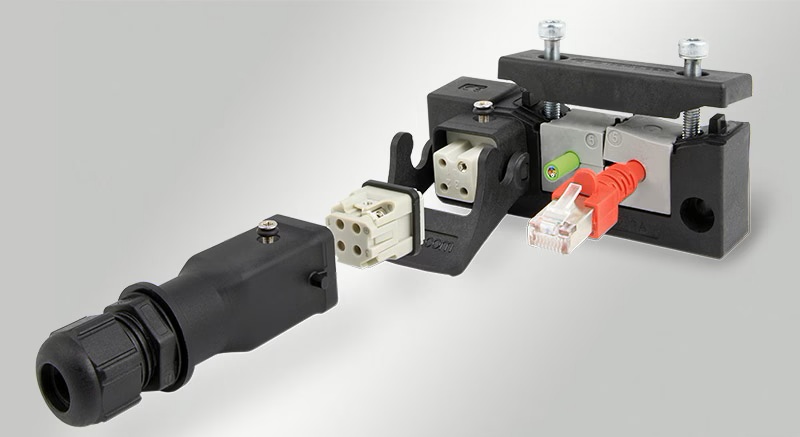

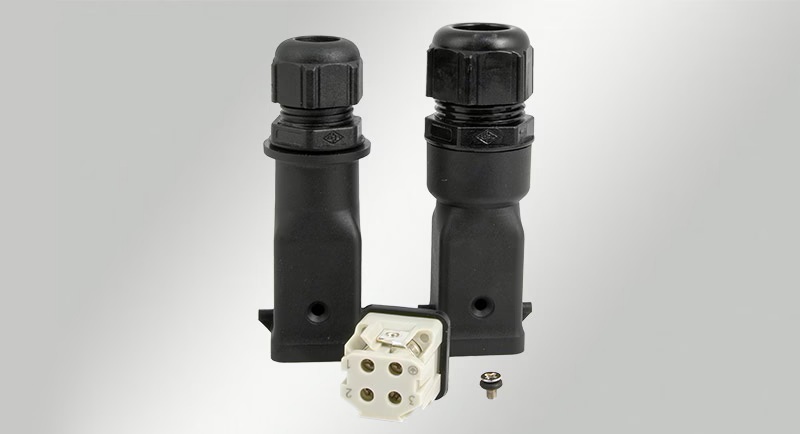

A estrutura de entrada de cabos consiste em uma estrutura (caixa de montagem para a tomada 3A/4A), uma tampa, dois parafusos e um elemento de travamento. A contraparte consiste em um alojamento para o inserto de pino 3A/4A e um prensa-cabo, M20 para diâmetros de cabo de 6 a 12 mm ou M25 para diâmetros de cabo de 13 a 18 mm. O MIS é compatível e está em conformidade com CE com vários fabricantes de insertos (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...).

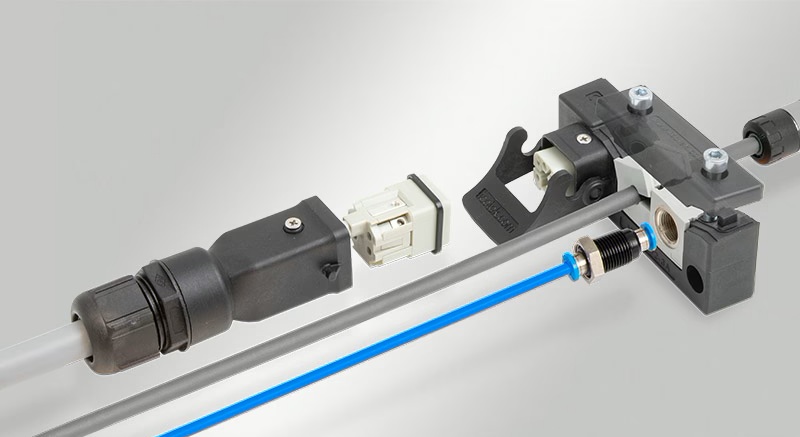

Os passa-cabos são encaminhados para dentro do quadro e fixados automaticamente no quadro. Uma vez totalmente montada, a tampa é parafusada. A ficha é então ligada e bloqueada no lugar com o elemento de travamento integrado. Está disponível uma tampa protetora para as ligações das fichas que não são necessárias. Esta tampa está disponível separadamente como um acessório.
Catálogo Geral:
A combinação de um conector industrial e entrada de cabo economiza mais cortes e, portanto, espaço. A vedação injetada na parte traseira atinge a classe de proteção IP65. O IP65 também é alcançado em aplicações com passa-cabos duplo! A capa protetora opcional atinge a classe de proteção IP54.
Este produto está disponível em diferentes versões: Com parafusos de aço ou parafusos de aço inoxidável. Também é possível integrar buchas roscadas.
Especificações
- Classificação IP (EN 60529): IP54, IP55, IP64, IP65
- Tipo UL (UL 50E): UL Tipo 12
- Temperatura de operação: -40 C° a 120 C°
- Material: Poliamida
- Propriedades: à prova de vibração, resistente a UV, sem halogênio, sem silicone, ant
Vantagens e benefícios
- Economia de espaço por meio de inúmeras combinações possíveis de conectores industriais e soluções de estrutura
- A garantia dos cabos pré-terminados permanece
- Conectores e cabos 3A / 4A podem ser combinados em um quadro
- Alta estabilidade, à prova de vibração
- Muito fácil de montar
- Alta flexibilidade
- Proteção IP65 / UL Tipo 12
- Alívio de tensão conforme EN 62444
- Compatível com CE e com vários fabricantes de insertos
