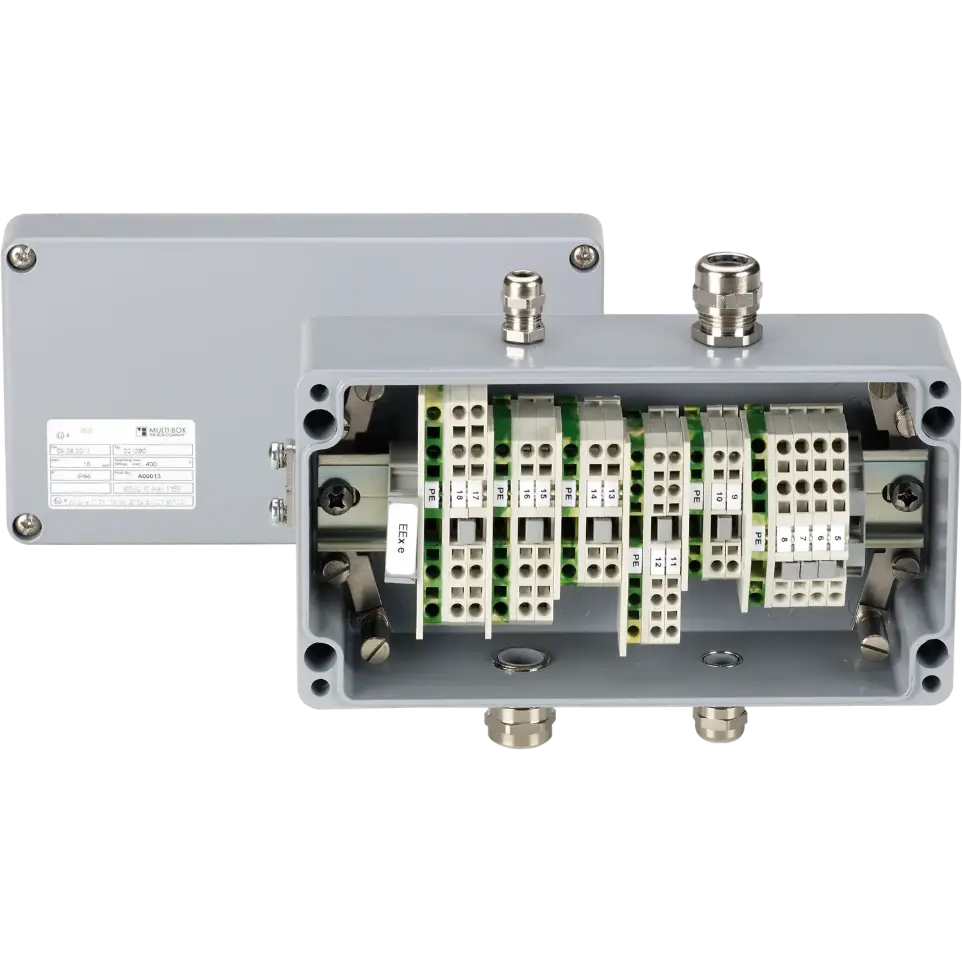

As caixas de derivação MULTI-BOX Aluminium-Ex e estão em conformidade com todos os requisitos de instalação no terreno onde podem ocorrer concentrações explosivas de gases e poeiras - zonas 1 e 2, bem como 21 e 22, e com classes de temperatura de T4 a T6.

A classe de temperatura 6 significa que, mesmo no caso de terminais montados, a temperatura total máxima não excede os 85°C, nem dentro nem fora da caixa e portanto, os gases e poeiras combustíveis não podem ser inflamados.

Em certos casos, em que a aplicação ou especificação permite a combinação de circuitos, a caixa de derivação Ex com o tipo de proteção de segurança aumentada «e» pode ser combinada com o tipo intrinsecamente seguro «i», no entanto a distância mínima de folga e fuga entre os terminais de ambos os circuitos de potência deve ser de 50 mm. Mesmo neste caso não há aquecimento do circuito de energia intrinsecamente seguro.

Informação:

• Relatório de ensaio nº: IB-14-3-007 de acordo com ATEX para as zonas 1 e 2, bem como 21 e 22
• Certificado de exame de protótipo EC IBExU 10ATEX1159 de acordo com
• Diretiva 2014/34/UE
• Certificado nº IEC: IECEx IBE 14.0021
• Temperatura de funcionamento contínuo de -55°C até +135°C
• Classe de proteção IP 66 de acordo com a EN 60529
• Exames e normas EN 60079-0, EN 60079-7, EN 60079-11 e EN 60079-31
• Parafusos de cobertura com função cativa em aço inoxidável
• Vedação de tampa de silicone colada como anel de vedação
• Ligação de terra exterior de 2,5 mm² até 120 mm²
• Calha de montagem TS 15/7,5 ou TS 35/7,5
• Pontos de ligação de terra internos. Opcionalmente com barra de terra ou terminais PE
• Marcações Ex II 2G Ex e II C T6 a T4 Gb ou Ex II 2D Ex tb III C T 85°C Db
• Placa de características no exterior da tampa indicando a tensão máxima
• Revestimento em pó na cor cinza prateado semelhante ao RAL 7001

Características:

• Material da capa : Alumínio
• Base do material : Alumínio
• Material de vedação : Silicone
• Parafusos (material): Aço inoxidável V2 A
• Sem silicone : Não
• Sem halogênio : Sim
• Resistente a UV : Sim
• Revestimento de superfície : Revestimento em pó

Acessórios a pedido:

• Terminais certificados (conforme aprovações)
• Prensa-cabos e tampões de vedação testados em aço inoxidável, latão ou poliamida
• Barras de ligação à terra e parafusos de ligação à terra
• Placas de montagem em chapa metálica galvanizada
• Suportes de montagem na parede feitos de aço inoxidável
• Dobradiças exteriores de alumínio
